Seitenkanal-
pumpen

Für anspruchsvolle Anwendungen, die hohe Drücke auch unter schwierigen physikalischen Bedingungen erfordern.

Produktfinder

Einsatzgebiete

  • Besonders geeignet für das Fördern, Füllen und Entleeren unter schwierigen physikalischen Bedingungen
  • Geeignet für reine bis leicht verschmutzte (wasserähnliche) Flüssigkeiten ohne abrasive Verunreinigungen und ohne Feststoffanteile
  • Gasmitfördernd und selbstansaugend
  • Seitenkanalpumpen mit NPSH-Vorstufe (d.h. mit zusätzlichem Radiallaufrad) erreichen sehr gute NPSH-Werte und sind damit auch bei geringer Zulaufhöhe einsetzbar und eignen sich hervorragend für die Förderung von Medien nahe dem Siedepunkt.
  • Größere Förderhöhen bzw. höhere Drücke bei vergleichsweise geringeren Fördermengen durch mehrstufige Ausführungen

Konstruktion

  • Baukastensystem aus mehrstufigen Pumpen in Gliederbauweise
  • Kombipumpe mit NPSH-Vorstufe (ASK)
  • Stern- und Radiallaufräder mit Entlastungsbohrungen zum Ausgleich des Axialschubs
  • Flansche nach EN 1092, ANSI 300 lbs und ANSI 150 lbs
  • Nenndruckstufe: PN 40, auf Anfrage PN 100
Seitenkanalpumpen

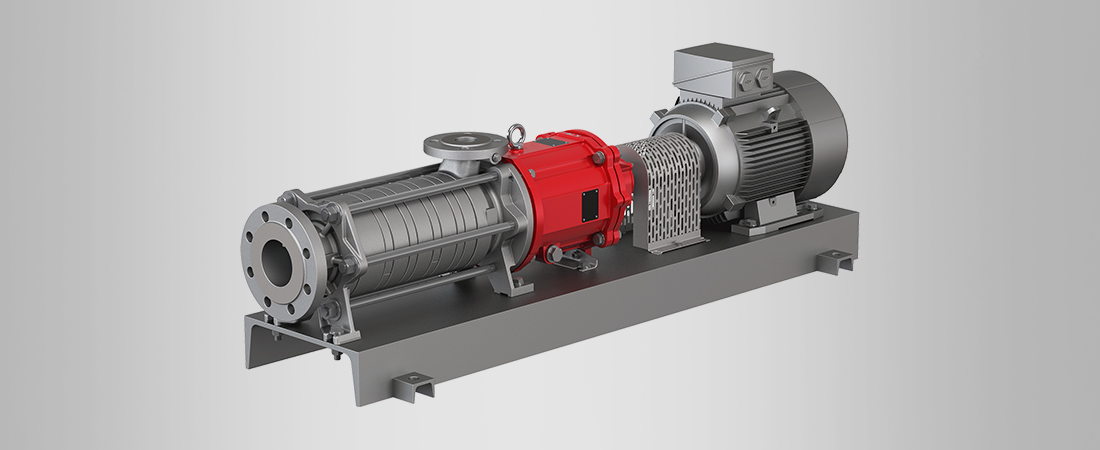

Bild einer Seitenkanalpumpe von Circutec
Vorteile
  • Zuverlässige und universell einsetzbare Pumpen
  • Entwickelt für das Fördern, Füllen und Entleeren unter schwierigen physikalischen Bedingungen

Beschreibung
  • Praktisches Baukastensystem mit 5 Baureihen und 6 Baugrößen
  • Horizontale mehrstufige Gliederpumpen mit Grundplatte oder Laterne, mit außenliegenden Wälzlagern oder innenliegenden Gleitlagern
  • Einfache und doppeltwirkende Gleitringdichtungen in Abhängigkeit vom Medium
  • Breites Spektrum von Magnetkupplungen für die optimale Auslegung auf dem Betriebspunkt
  • Optional Spalttöpfe aus Keramik zur Vermeidung von Wirbelstromverlusten
  • Ausführungen in Edelstahl, Bronze und Sphäroguss
  • Die kleine Seitenkanalpumpe GY mit Gleitringdichtung rundet das Förderspektrum nach unten ab.
  • Geeignet für Kondensat bis +180 °C, Wärmeträgeröle von −100 bis +350 °C sowie Lösemittel, Kältemittel und Flüssiggase – weitere Medien auf Anfrage
  • ATEX: 3/2G
  • Sondervarianten für besonders kritische Anwendungen auf Anfrage
